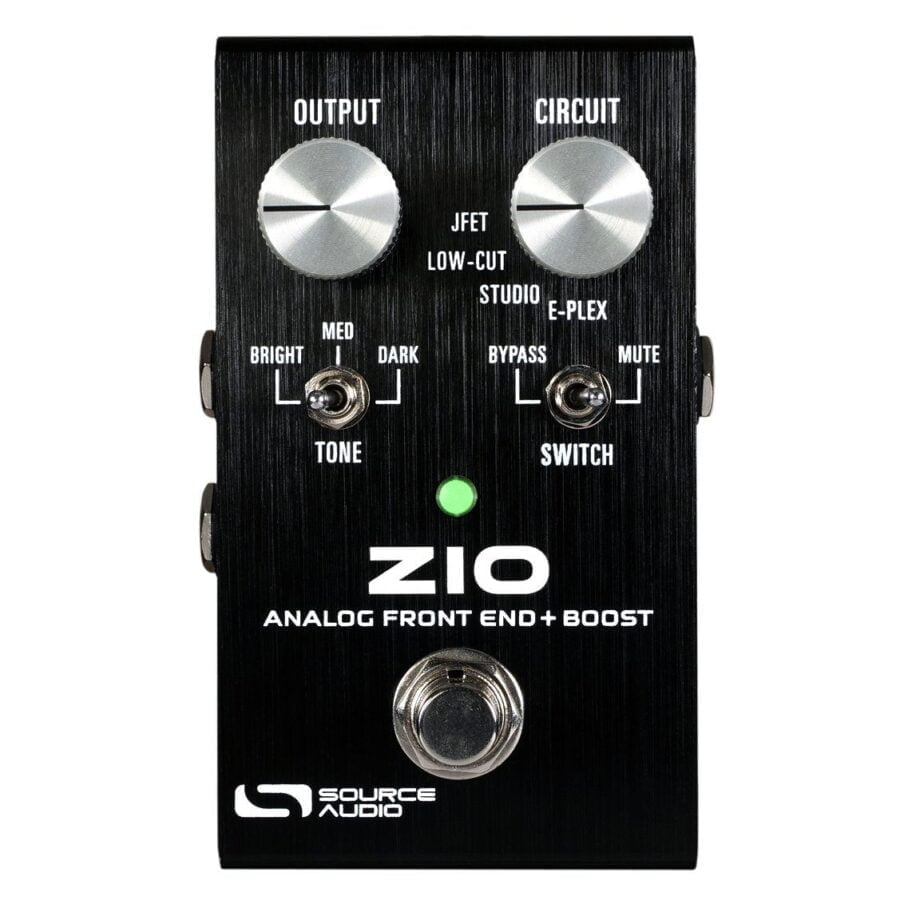

Source Audio ZIO Analog Front End+Boost

1. JFET: במצב הזה הפריאמפ מגיב כמו ערוץ נקי (עם מעט מאוד דיסוטרשן) של מגבר מנורות. במצב הזה משתמשים ב-JFET Input Burr Brown OP Amps בשביל לקבל בוסט מאוד שקוף בלי תוספת של תדרים גבוהים כואבים. המצב הזה עובד טוב גם בהקלטות ביתיות ישירות לכרטיס קול בשביל סאונד טיפה יותר ״טבעי״ – אפילו לתוך כניסות ה-Line (בלי לאבד יותר מדי תדרים נמוכים).

2. Low-Cut: כשמו כן הוא – המצב הזה עוזר לחתוך את הנמוכים המיותרים לסאונד גיטרה (ולפעמים אפילו לבס) כדי שתשבו טיפה יותר בנוח במיקס הכללי. המצב הזה לא פוגע ב-Low Mids, הוא משפיע רק על ה-Low-Lows ככה שאתם לא תאבדו גוף ותקבלו סאונד רזה מדי – רק תעיפו את האינפורמציה הנמוכה שבכל מקרה מיקסמן/סאונדמן היה מעיף לכם מהסיגנל. שימושי מאוד על האמבקרים בנק בגיטרה או בס ואפילו על סינת׳ים שאתם רוצים להפוך לפחות ״בומיים״.

3. Studio: מצב המדמה את ה-“Pultec Trick” – שזה טריק מוכר בקרב טכנאי מיקס מאז שנות ה-50 שעוזר לשפר את הצלילות וה״בהירות״ של הסיגנל. המצב הזה מגלף טיפה מה-Low Mid הבוצי, מוסיף טיפה נוכחות עם High Mid וחותך נמוכים עם High Pass טבעי במיוחד. המצב הזה מאפשר לכם להשיג סאונד יותר “Polished״ ומוגמר – במיוחד אחרי פדאל אוברדרייב/דיסטורשן/פאז.

4. E-Plex: מצב המדמה את הפריאמפ של ה-Echoplex טייפ אקו המפורסם שנגנים היו משתמשים בו גם ללא דיליי רק בשביל להוסיף קצת צבע לסיגנל. המצב מנצל מעגל FET וינטג׳י ונותן בוסט חמים עם טיפה צבע ולכלוך.

– Output: השליטה על הווליום/אוטפוט הכללי ביציאה מהפדאל. הטווח הוא מהנחתה של בערך 2db משמאל ועד +20db בקיצון הימני.
– Circuit: מאפשר לבחור בין 4 המעגלים שהפדאל מציע.
– Tone: סוויצ׳ העוזר לדמות אורכי כבלים שונים כדי להשפיע על תגובת התדרים הגבוהים.
1. Bright: דימוי אורך כבל קצר עם התנגדות נמוכה – שומר על האינפורמציה בתדרים הגבוהים/ עוזר להחזיר אותה במידה ואתם משתמשים בכבל ארוך.
2. Mid: דימוי של אורך כבל בינוני/סטנדרטי – המצב הכי ״שקוף״ מבין שלושת המצבים, עם הכי פחות השפעה על הסאונד.
3. Dark: דימוי של כבל ארוך והתנגדות גבוהה – כמו בהופעות איצטדיונים או כבל מסולסל. עוזר למתן ול״לאבד״ אינפורמציה בתדרים הגבוהים אם תצטרכו קצת למתן מגבר/גיטרה שיש להם סאונד קצת בהיר וכואב מדי.
– Switch: מאפשר לקבוע בין 2 מצבי עבודה. במצב Bypass הפדאל יתפקד בצורה סטנדרטית – הפוטסוויץ׳ ידליק/יכבה את הבוסט. במצב Mute ברגע שתכבו את הפדאל הוא יחתוך את הסיגנל מהיציאה הראשית אבל ימשיך להעביר סיגנל ל-Tuner\Line Output ככה שתוכלו לכוון בשקט.

– Input: הכניסה של הפדאל היא כניסת 1/4״ TS מונופונית סטנדרטית. היא יכולה לתפקד ב-Instrument Level בשביל גיטרה ובס או ב-Line Level עם סינת׳/מכונת תופים וכ׳ו.
– Main Output: היציאה הראשית/ ״סטנדרטית״ של הפדאל – מיועדת להתחבר למגבר/ כניסה בכרטיס קול/ לפדאל הבא בשרשרת של הפדאלבורד שלכם.
– Tuner\Line Output: יציאה נוספת שיכולה לשמש אתכם בכמה דרכים כמו יציאה נפרד לפדאל טיונר, פיצול למגבר נוסף, יציאה נפרדת ל-D.I\כרטיס קול או פיצול הסיגנל הפדאלבורד בשביל להמשיך את השרשרת בצורה סטריאופונית.

• התנגדות כניסה ויציאה אידיאלית (1meg בכניסה, 150ohm ביציאה).
• רכיבים פנימיים באיכות הגבוהה ביותר ו-JFET Op-amp של Burr Brown.
• טרו בייפאס.
• מתח עבודה: 9-18VDC (ספק כוח לא כלול).
• צריכת זרם: 20mA.
